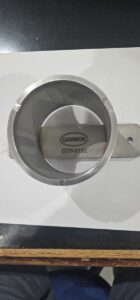

Шаблон GTP-9192 для проверки износа наконечника нижней заправки
ОПИСАНИЕ
Шаблон GTP-9192 предназначен для проверки износа стыковочного разъема наконечников нижней заправки.
Инструкция по применению
Шаблон GTP-9192 необходимо установить на прочной плоской поверхности и закрепить с помощью винтов или саморезов. Далее необходимо установить наконечник стыковочным разъемом вертикально на шаблон GTP-9192 и пытаться вращать его, имитируя подсоединение к заправочному штуцеру с тремя выступами. Если наконечник не вращается, износ стыковочного разъема находится в пределах нормы, если есть люфт, износ чрезмерный, наконечник необходимо вывести из эксплуатации.
На рисунке изображено уплотнительное кольцо (показано пунктирной линией), если наконечник не был до конца введен в зацепление с тремя выступами адаптера.
Если край изношен или закруглен, кольцо может подняться по закругленному краю, позволяя открыть насадку без прикрепления к адаптеру.
